精品久久高清,精品五夜婷香蕉国产线看观看,国产最新无码专区在线,亚洲人成网址,青青草一区二区免费精品

CSA 高效膨脹劑

產(chǎn)品簡(jiǎn)介
性能特點(diǎn)
技術(shù)指標(biāo)
使用范圍
施工方法
儲(chǔ)存
工程實(shí)例
資料下載

產(chǎn)品簡(jiǎn)介

高效CSA膨脹劑是用回轉(zhuǎn)窯特別燒制的以無(wú)水硫鋁酸鈣和氧化鈣為主要礦物的熟料，配入適量天然的硬石膏，通過(guò)特殊粉磨工藝制成的硫鋁酸鈣類膨脹劑。
本產(chǎn)品2000年通過(guò)省級(jí)鑒定，獲省科技進(jìn)步三等獎(jiǎng)、省優(yōu)秀發(fā)明獎(jiǎng)，曾被評(píng)為省高新技術(shù)產(chǎn)品、省優(yōu)秀新產(chǎn)品、重點(diǎn)推廣新產(chǎn)品。已在北京東直門交通樞紐，清河污水處理廠，北京財(cái)富中心等重點(diǎn)工程應(yīng)用，并常年出口英國(guó)、韓國(guó)、阿聯(lián)酋等國(guó)家。

性能特點(diǎn)

1、堿含量低。本產(chǎn)品是采用以無(wú)水硫鋁酸鈣和氧化鈣為主要礦物的熟料，配入適量的石膏制成的，不含天然明礬石或燒制明礬

石，因此堿含量低（R20≤0.3%），不會(huì)對(duì)砼產(chǎn)生任何堿害。

2、膨脹穩(wěn)定期短。一般14天以后不再有明顯膨脹，對(duì)砼后期強(qiáng)度無(wú)不利影響。

3、膨脹能力強(qiáng)。本產(chǎn)品在低摻量下（6%～8%）就可達(dá)到滿意的膨脹效果。

4、摻量低。其摻量較之目前國(guó)內(nèi)市場(chǎng)售的主要膨脹劑低25%～50%，在達(dá)到相似膨脹效果的條件下，高效CSA膨脹劑的摻量較低。低摻量是降低膨脹混凝土工程造價(jià)的有效保證。

技術(shù)指標(biāo)

1、形狀：灰白色粉末。

2、比重：2.8～3.0。

3、比面積：250～400 m²/Kg。

化學(xué)分析(基于重量的主要組分百分比)

CSA-Ⅰ

SiO₂

Al₂O₃

Fe₂O₃

CaO

MgO

SO₃

TiO₂

Cl-

Igloss

通常范圍(%)

5.5~7

5~7

1~2

50~52

2~4

24~27

<1

<0.05

<1

<1 p="">

6~8

<0.05

<1

<1 p="">

<0.05

<1

CSA-Ⅱ

SiO₂

Al₂O₃

Fe₂O₃

CaO

MgO

SO₃

TiO₂

Cl-

Igloss

通常范圍(%)

3~5

8~10

0.5~1.5

52~55

2~4

25~28

<1

<0.05

<1

<1 p="">

<0.05

<1

<1 p="">

<0.05

<1

CSA-Ⅲ

SiO₂

Al₂O₃

Fe₂O₃

CaO

MgO

SO₃

TiO₂

Cl-

Igloss

通常范圍(%)

3~4

9~11

0.5~1.5

56~58

2~4

22~24

<1

<0.05

<1

<1 p="">

<0.05

<1

<1 p="">

<0.05

<1

礦物組成：CaO, CaSO₄, 3CaO3Al₂O₃CaSO₄

物理性質(zhì)

標(biāo)準(zhǔn)檢驗(yàn)限制膨脹率：

CSA-Ⅰ

CSA高效膨脹劑在普通硅酸鹽水泥中的摻量	限制膨脹率(%)
7%	水中養(yǎng)護(hù) 1天	水中養(yǎng)護(hù) 3天	水中養(yǎng)護(hù)7天	水中養(yǎng)護(hù)28天	潮濕空氣中持續(xù)養(yǎng)護(hù)21天
通常范圍	0.01~0.015	0.02	0.035	0.05	>-0.015
標(biāo)準(zhǔn)要求（GB23439-2009）			0.025		≥-0.02

CSA-Ⅱ

CSA高效膨脹劑在普通硅酸鹽水泥中的摻量	限制膨脹率(%)
7%	水中養(yǎng)護(hù) 1天	水中養(yǎng)護(hù) 3 天	水中養(yǎng)護(hù)7天	水中養(yǎng)護(hù)28天	潮濕空氣中持續(xù)養(yǎng)護(hù)21天
通常范圍	0.015	0.025	0.05	0.07	0.000
標(biāo)準(zhǔn)要求（GB23439-2009）			≥0.050		≥-0.01

CSA-Ⅲ

CSA高效膨脹劑在普通硅酸鹽水泥中的摻量	限制膨脹率(%)
7%	水中養(yǎng)護(hù) 1天	水中養(yǎng)護(hù) 3 天	水中養(yǎng)護(hù)7天	水中養(yǎng)護(hù)28天	潮濕空氣中持續(xù)養(yǎng)護(hù)21天
通常范圍	0.030	0.060	0.075	0.10	0.020
標(biāo)準(zhǔn)要求（GB23439-2009）			≥0.075		≥0.020

對(duì)水泥強(qiáng)度的影響：

摻量（內(nèi)摻7%）	抗壓強(qiáng)度（MPa）
摻量（內(nèi)摻7%）	7天	28天
通常范圍	> 40.0	> 54.0
標(biāo)準(zhǔn)要求（GB23439-2009）	> 20.0	> 40.0

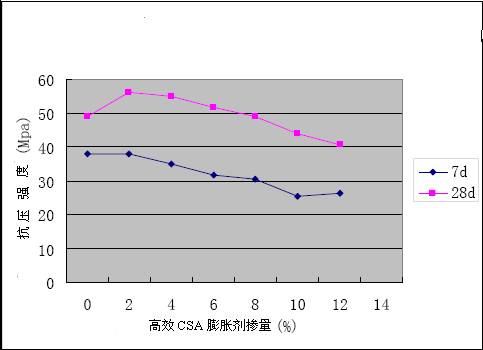

高效CSA膨脹劑對(duì)水泥砂漿強(qiáng)度的影響

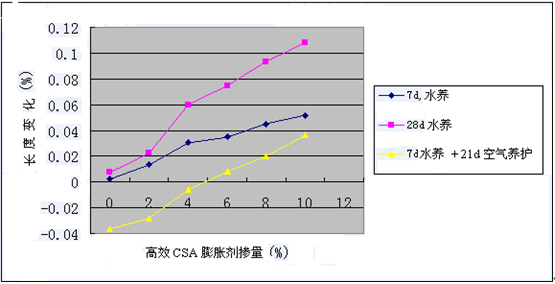

砂漿縱向變化圖：

使用范圍

高效CSA膨脹劑的用途與UEA、CEA等其它類型的膨脹劑用途基本相同。特別適用于如下建筑或部位：

1、地鐵、隧道、人防工程、高層建筑的地下防水防裂層等。

2、剛性自防水屋面、防滲砂漿層、防潮砂漿層等。

3、建筑物后澆縫、大底板后澆帶、框架結(jié)構(gòu)接頭的錨接。

4、機(jī)械設(shè)備的底角螺栓錨固、機(jī)座與混凝土基礎(chǔ)之間的無(wú)收縮灌注等。

5、摻加量：一般補(bǔ)償收縮6～8%，后澆帶9～10%。

使用須知

    1.膨脹劑應(yīng)放置在干燥場(chǎng)所，嚴(yán)防受潮；
    2.膨脹劑一般適用于與硅酸鹽水泥和普通水泥配合使用。適宜摻量為6~8%，與礦渣或火山灰配合時(shí)，可適當(dāng)降低摻量；
    3.混凝土配合比設(shè)計(jì)與普通砼大致相同，為保證膨脹劑的功效，原則上每立方砼水泥用量不低于300kg；
    4.不得用于長(zhǎng)期處于80℃以上的工程；
    5.注意養(yǎng)護(hù)，養(yǎng)護(hù)時(shí)間不低于14天，有陽(yáng)光照射時(shí)，須用塑料薄膜或濕草席等覆蓋。
