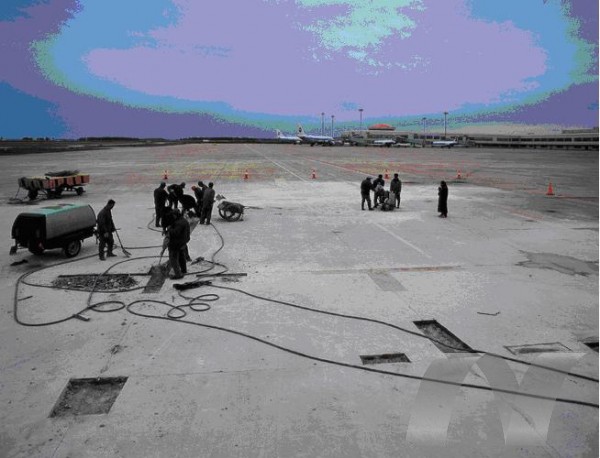

1.擬修補(bǔ)混凝土基面的處理

1.1擬修補(bǔ)混凝土基面的松動(dòng)物、油污、涂料及其他雜物必須清除干凈。

1.2起砂或凍融的擬修補(bǔ)混凝土基面應(yīng)將其基面損壞部分全部剔除，直到露出堅(jiān)實(shí)基面。

1.3 混凝土基面凸起部位磨平

1.4 混凝土基層裂縫處理

    沿裂縫開(kāi)出深度50mm左右、上口寬70mm左右V型槽，用本砂漿預(yù)先修補(bǔ)，并在頂面鋪設(shè)加強(qiáng)網(wǎng)，待其硬化后開(kāi)始下部作業(yè)。

2. 擬修補(bǔ)混凝土基面抗壓強(qiáng)度不應(yīng)小于20MPa，擬修補(bǔ)重載路面混凝土基面抗壓強(qiáng)度不應(yīng)小于30MPa。在新澆筑混凝土基面上修補(bǔ)時(shí)，新澆筑混凝土的齡期：采用硅酸鹽水泥的需在28天以上，采用硫鋁酸鹽水泥的需在14天以上。

3．?dāng)M修補(bǔ)混凝土基面清理干凈后用水養(yǎng)護(hù)1小時(shí)（讓混凝土基面充分吸水），但鋪攤修補(bǔ)砂漿時(shí)不得有明水。

4. 不得在擬修補(bǔ)混凝土基面上涂抹任何種類(lèi)的界面劑。

5．本材料應(yīng)嚴(yán)格按檢驗(yàn)報(bào)告規(guī)定的水料比加水，否則將會(huì)造成修補(bǔ)砂漿的操作性能不一致、顏色不一致、強(qiáng)度波動(dòng)。用機(jī)械攪拌，不得用人工攪拌。

6. 本材料薄層修補(bǔ)時(shí)采用分層抹壓方法，修補(bǔ)厚度5-12mm。

7. 本材料加水?dāng)嚢韬蟮倪m宜工作時(shí)間常溫下約為20分鐘左右，應(yīng)在20分鐘內(nèi)將攪拌好的材料用完；該時(shí)間內(nèi)未用完，材料又將初凝時(shí)，不得二次加水?dāng)嚢柙儆谩?/span>

8. 修補(bǔ)材料分層抹壓，最后一層應(yīng)一次抹平，有拉毛要求時(shí)抹平后拉毛。

9. 養(yǎng)護(hù)

    修補(bǔ)層很薄、混凝土比表面積很大，修補(bǔ)材料中的水分容易散失，在惡劣環(huán)境條件下如陽(yáng)光暴曬.大風(fēng)等天氣情況下需在抹平后進(jìn)行覆蓋養(yǎng)護(hù)， 硬化后澆水或覆蓋塑料薄膜會(huì)使本材料的水化反應(yīng)更充分，強(qiáng)度更高。
